一、项目说明

1、项目信息

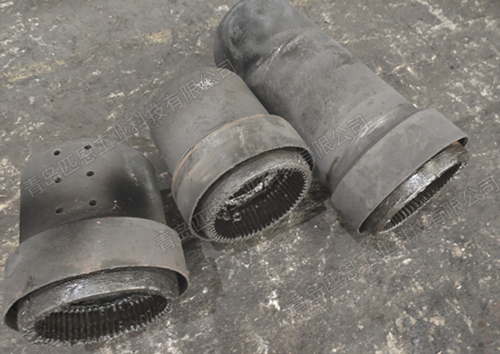

     加热的工件是：短接手和长接手的一端内孔

    工件的重量：长接手重586kg，短接手重309kg

2、设备的性能要求

      满足10分钟内加热到150-250度，

      温度可调可控，可以设定温度和时间

      设备具有安全保护和隔热防护，加热平台结实耐用

3、使用要求

冷却水要求：

      冷却水满足《GB/T14848-93 工业用水水质标准》内循环冷却水、系统冷却水的要求。

      ≥5立方/小时，压力0.15-0.2MPa，水温≥20℃，≤40℃；

      接口管径2根1.5寸。要求所有管路采用不锈钢或PPR\PVC（要求接口内径一致）

电网要求：

（1）供电电网电压应为正弦波，谐波失真不大于5%。

（2）电网输入为三相、线电压380V交流电压，频率为50Hz。

（3）电网电压持续波动范围不超过±10%，电网频率变化不超过±2%（即应在49～51Hz间），三相电压间不平衡度应小于±5%。

（4）单电源供电电源容量不小于150KW。

二，根据客户的加热要求，匹恩提供的方案描述

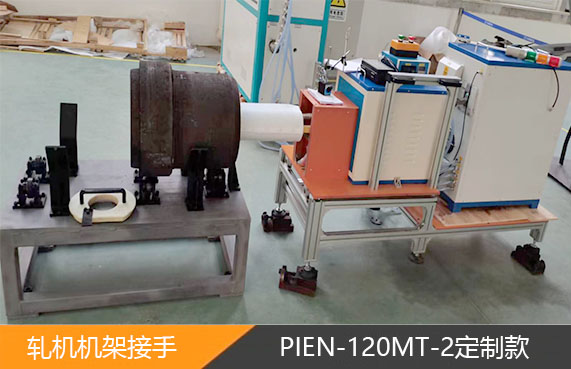

1、感应加热器图片

2、主要电器介绍

       中频感应加热电源

 感应加热电源是一种将工频50Hz交流电转变为中高频（1kHz以上，至200kHz）的电源装置。首先将三相工频交流电整流后变成直流电，再把直流电变为可调节的中频电流，供给工作回路的电容和感应线圈，形成流过感应线圈的中高频交变电流。在电磁感应加热系统中，感应加热电源是一个变频器和能量变换装置。

     仿形工装配感应线圈

在电磁感应加热系统中，感应线圈是一个功率输出装置。

通过感应线圈的中高频交流电在线圈周围产生同频率和高密度的交变磁场，如果交变磁场中放置有金属材料，那么交变磁场的磁力线会切割金属材料，在金属材料中产生很大的涡流。涡流流过金属，金属电阻发热，从而使金属材料升温。

     水冷机

用来冷却感应线圈的温度，在加热过程中由于感应线圈中有电流通过，会有发热，用水冷机冷却，保持感应线圈的长时间工作。

     红外测温仪

用来检测被加热的工件的温度，反馈给加热电源，到温度后自动停止升温或者保温加热。

3、设备的特点

主要特点：体积小、功率大、加热快、用电省、配合气动平台操作简单方便。

如果您的需求参数和这个方案类似，可以直接取用选型或者联系我们，为您制定属于您工况的技术方案，谢谢！
